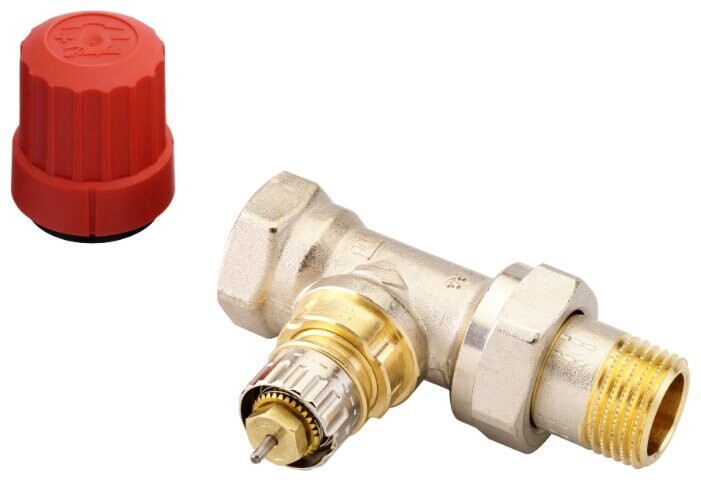

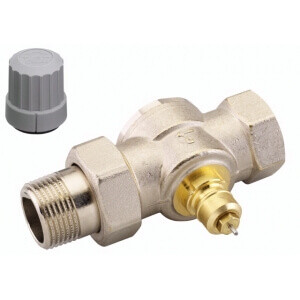

Терморегулирующий клапан Ридан RTR-N 1/2" прямой (013G7014)

Клапаны терморегулирующие типа RTR-N предназначены для применения в двухтрубных насосных
системах водяного отопления. Не предназначены для контакта с питьевой водой в системах
хозяйственно-питьевого водоснабжения. Клапаны терморегулирующие типа RTR-N оснащены
встроенным устройством для предварительной (монтажной) настройки его пропускной способности в
рамках следующих диапазонов:
- Kv = 0,04 - 0,56 м3/ч — для клапанов DN=10 мм;
- Kv = 0,04 - 0,73 м3/ч — для клапанов DN=15 мм;
- Kv = 0,10 - 1,04 м3/ч — для клапанов DN=20 и 25 мм.
Клапаны терморегулирующие типа RTR-N могут сочетаться со всеми элементами термостатическими
серий RA, RAW, RTR, RTRW, RAX, электронным терморегулятором Danfoss Eco, а также с приводом
термоэлектрическим типа TWA-A.
Описание и работа
Устройство и принцип действия изделия
Радиаторный терморегулятор состоит из двух частей: универсального термостатического элемента
серии RTR и клапана терморегулирующего типа RTR-N. Термостатический элемент и клапан
регулирующий заказываются отдельно. Клеммное соединение вместе с блокировочным винтом под
шестигранник гарантирует простое и надежное соединение термостатического элемента и клапана
терморегулирующего. Клапан терморегулирующий типа RTR-N является нормально открытым и
закрывается под воздействием термоэлемента, либо привода. Открывается клапан терморегулятора с
помощью подъемной пружины, когда шток привода идет вверх.
